사이드 보우 체인

사이드보우 체인(Side Bow Chain)은 안정적인 전달 성능을 유지하면서 체인이 수평 또는 수직 방향으로 일정한 각도로 구부러지는(측면 굽힘) 코어 설계를 갖춘 특수 구조의 구동 체인입니다. 이러한 특성으로 인해 조향, 순회 운반 또는 복잡한 경로를 따른 전송이 필요한 시나리오에서는 대체할 수 없습니다.

문의 보내기

제품 소개

제품소개

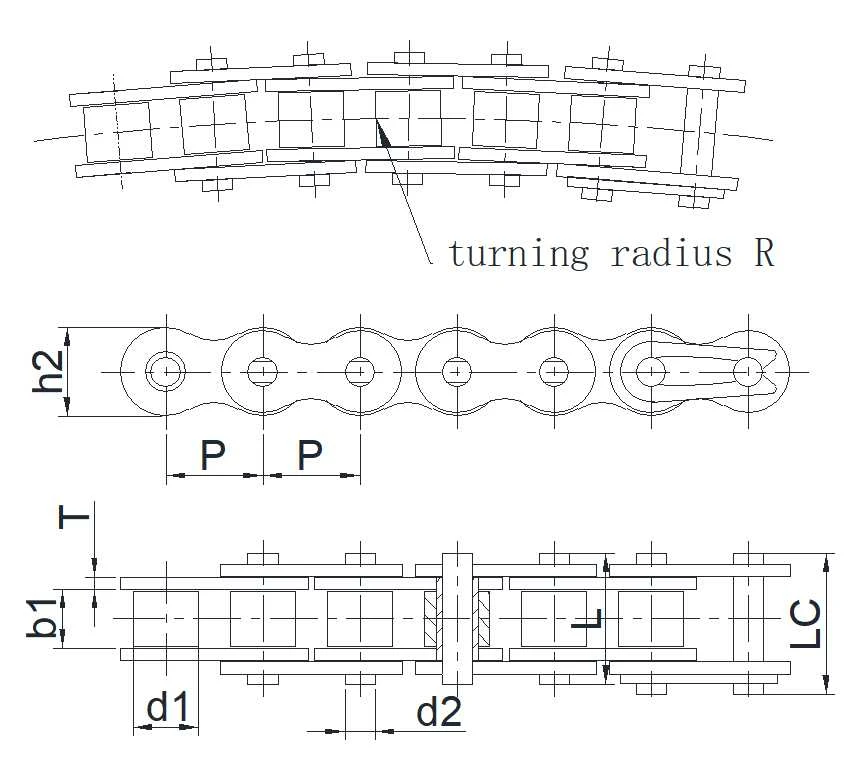

기술 데이터

뉴볼 체인번호	정점	너비 ~ 사이 내부 플레이트	롤러 지름	핀 치수			평면 치수		측면 활 반지름	궁극적인 인장 힘	평균 인장 힘	무게 당 미터
	P	b1	d1	d2	L	LC	h2	T	R	Qmin	Qo	q≈
	mm									KN		kg/m3
40SB	12.7	7.85	7.95	3.96	16.9	18.1	11.7	1.5	350	13.8	15.2	0.80
50SB	15.875	9.40	10.16	4.37	20.7	22.7	15	2.0	400	15.7	17.3	1.09
60SB	19.05	12.57	11.91	5.34	26.6	28.4	18	2.4	500	20.6	22.7	1.54
63SB	19.05	12.68	11.91	5.08	28.8	30.6	17.2	2.4/2	350	12.5	20.0	1.40
80SB	25.4	15.75	15.88	7.19	34	37.3	24	3.2	711	40.9	42.0	2.60
100SB	31.75	18.90	19.05	7.92	45	48.0	30	4.0	800	66.4	80.7	3.91

08BSB	12.7	7.75	8.51	3.97	17.4	18.7	11.8	1.6	400	14.0	15.4	0.70
10BSB	15.875	9.65	10.16	4.5	20.1	21.5	14.7	1.7	400	15.6	17.2	0.93
