드라이브 체인은 기계식 동력 전달의 핵심 구성 요소이며 구조와 기능에 따라 다음 세 가지 범주로 나눌 수 있습니다.

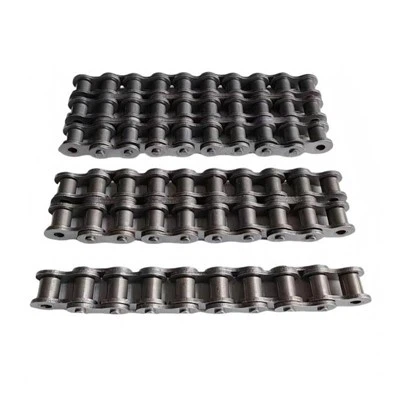

1. 롤러체인
- 구조: 내부 및 외부 링크 플레이트, 핀, 롤러 및 부싱으로 구성됩니다. 롤러는 스프로킷과의 마찰을 줄여줍니다.
- 특징: 부하 용량이 높고 비용이 저렴하지만 상대적으로 소음이 많습니다. 자전거, 오토바이 및 산업용 운반 장비에 일반적으로 사용됩니다.
- 매개변수 예: 표준 롤러 체인 피치는 12.7mm(예: ANSI Type 40)이고 최대 인장 강도는 20kN 이상에 도달할 수 있습니다(기계 설계 핸드북 참조).
2. 사일런트 체인
- 구조: 엇갈린 패턴으로 배열된 여러 개의 톱니 체인 플레이트로 구성되며, 맞물릴 때 스프로킷 톱니와 단단히 결합되는 힌지 핀으로 연결됩니다.
- 특징: 작동이 원활하고 소음이 적지만 제조 비용이 높습니다. 자동차 엔진 타이밍 시스템(예: Toyota 2ZR 엔진)에 일반적으로 사용됩니다.
3. 역치형 체인
- 구조: 체인 플레이트 톱니 프로파일은 스프로킷 톱니 홈과 완벽하게 일치하여 표면 접촉을 통해 동력을 전달합니다.
- 특징: 최대 98%의 높은 전송 효율(데이터 출처: ISO 606 표준), 내마모성, 고속 정밀 장비(예: CNC 공작 기계 스핀들)에 적합합니다.-
